BESCHIKBARE OPTIES

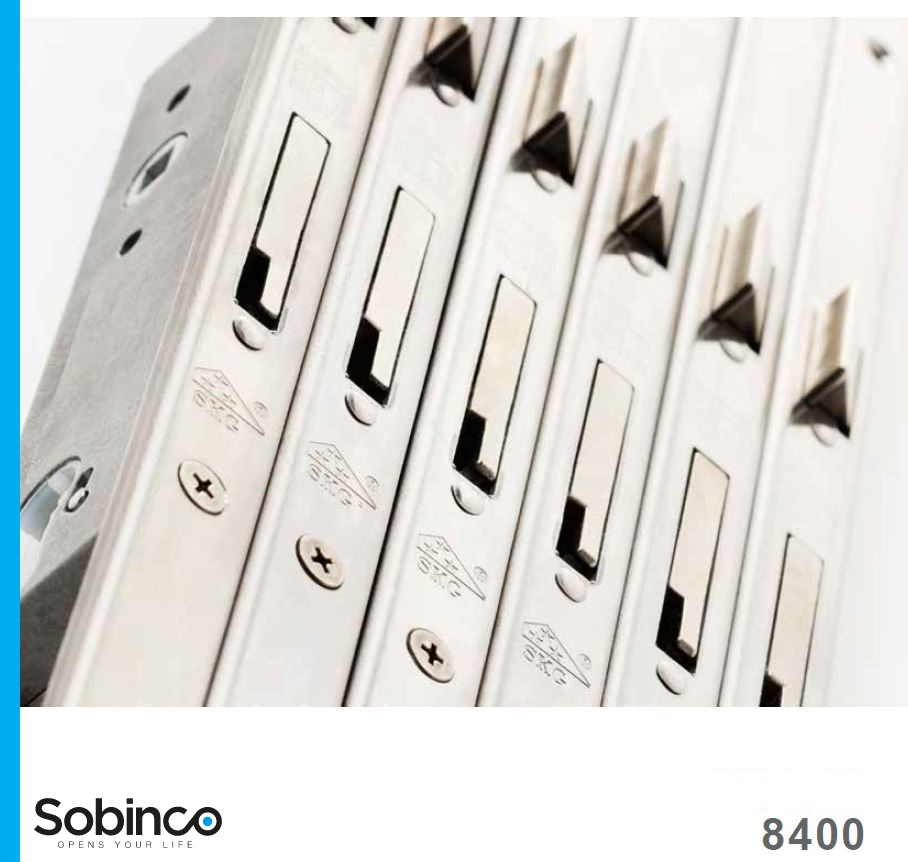

SOBINCO DRIEPUNTSLOT
Het Sobinco driepuntslot biedt ongeëvenaarde beveiliging dankzij zijn unieke kenmerken. De drie nachtschieters tuimelen in plaats van uit te schuiven, waardoor ze aanzienlijk langer kunnen zijn en een even grote metaalmassa binnen de slotkast hebben als aan de buitenkant. Dit maakt het voor inbrekers buitengewoon moeilijk om de deur met een koevoet open te breken.
Dit driepuntslot is uitgerust met een speciaal mechanisme in de slotkast en conische nachtschieters onder en boven. Hierdoor wordt bij het vergrendelen van de deur de vleugel zowel onderaan als bovenaan tegen het kaderprofiel aangetrokken, waardoor de deur optimaal wind- en waterdicht is. Zelfs bij een licht vervormde deur, bijvoorbeeld als gevolg van wisselende weersomstandigheden, kan de deur zonderveel kracht op de sleutel worden gesloten.
De voorplaat van het slot is gemaakt van roestvrij staal en kan zowel vlak als U-vormig zijn. Dit uiterst smalle slot heeft een kast breedte van slechts 15.5 mm.
Het openen en sluiten van de deur gebeurt eenvoudig met een enkele 360° draaibeweging van de sleutel. De dagschieter kan zowel worden bediend met de deurkruk als met de sleutel.
Met twee doorgangen, onder en boven het krukgat, kunnen de deurkrukken dwars door het slot aan elkaar worden bevestigd, zodat eraan de buitenzijde van de deur geen zichtbare schroeven zijn. Dit zorgt niet alleen voor een fraaier uitzicht maar verhoogt ook de veiligheid en stevigheid van de deurkrukken.
Het slot is zowel links als rechts bruikbaar door het omdraaien van de dagschieter. Bovendien is het driepuntslot volledig vervaardigd uit niet-roestende materialen en voldoet het aan de Europese norm EN 12209:2003/AC:2005, met de volgende classificatie-code:
LET OP! Bij het opmeten van de doornmaat bij sloten met een U-voorplaat van het merk Sobinco. Dien je deze te meten vanaf het midden van de voorplaatplooi tot het midden van de kruknoot.
+ De voorplaat kan zowel vlak of U-vormig zijn
+ De voorplaat is in roestvrij staal
+ Uiterst smal slot: kastbreedte = 15,5mm
+ Het sluiten en ontsluiten gebeurt door een enkele draaibeweging van 360° met de sleutel
+ De dagschieter kan zowel door de deurkruk als door de sleutel bediend worden
+ Het slot is links en rechts bruikbaar door het omdraaien van de dagschieter
+ Het driepuntslot is volledig vervaardigd uit niet-roestende materialen
Omkeren van de dagschieter:
Het slot is links en rechts bruikbaar door het omdraaien van de dagschieter.
1. Breng de nachtschieter (B) in sluitstand.
2. Trek de dagschieter (A) met een tang vooruit.
3. Draai de dagschieter (A) 180°.
4. Breng de dagschieter (A) terug achteruit.
Regelbare rolschieter:
De rolschieter heeft een regelbereik van 8 mm.
Het in- en uitdraaien van de rolschieter gebeurt met behulp van een zeskantsleuteltje van 2,5 mm.
Enkel van toepassing voor sloten:
- nr. ....-..-40 met vlakke voorplaat
- nr. ....-U..-35 met U-vormige voorplaat
- nr. ....-U24-37 met U-vormige voorplaat
1. Monteer de cilinder.
2. Breng de nachtschieter (B) in sluitstand:
Geval 1: de sleutel kan uit de cilinder genomen worden.
Geval 2: de sleutel kan niet uit de cilinder genomen worden.
* draai de binnenzeskantschroef (1) los.
* draai de sleutel zodat pal (2) onderaan komt te staan.
* schroef (1) terug vastdraaien.
Bij het opmeten van de doornmaat bij sloten met een U-voorplaat van het merk Sobinco. Dien je deze als volgt te meten, vanaf het midden van de voorplaatplooi tot het midden van de kruknoot.
Deze speciale manier van meten is enkel van toepassing bij het Belgische slotenmerk Sobinco.
Voor meer gedetailleerde instructies over het meten van je slot,
verwijzen wij je graag naar onze webpagina "DEURSLOTEN" met meetinstructies. Hier
vind je stapsgewijze uitleg en afbeeldingen die je kunnen helpen bij het
nauwkeurig meten van je slot.
Spezifikationen
| Dornmaß (mm) | 25 oder 27 oder 30 oder 32 oder 35 oder 37 oder 40 |
| Breite stulphe (mm) | Flach 16 oder Flach 20 oder Flach 24 oder U-22 oder U-24 |
| Länge der Frontplatte (mm) | 2170 oder 2370 |
| Modell | Tag- und Nachtschloss oder Rollenschloss |
| Entfernung (mm) | 92 |
| Material der Frontplatte | Edelstahl / Inox |
| Art der Schließung | 3 Fallen-/Schwenkschüsse |
| Drehrichtung | Umkehrbar |
| Art der Maßnahme | Zylinderbetrieben |
| Nuss ⧄ (mm) | ⧄ 8 |
