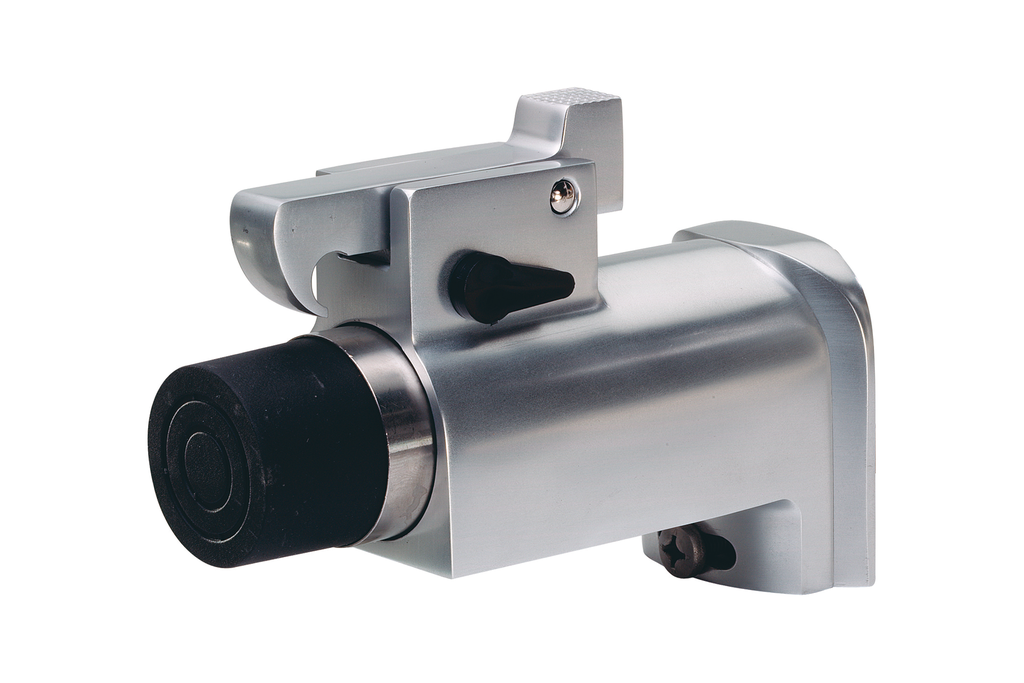

KWS 1095 Arrêt de porte avec Crochet d'arrêt - pivotant de ± 10 degrés
Avec la possibilité de désactiver la fonction de verrouillage
Réglable à droite et à gauche de ± 10 degrés
Matériel de fixation inclus
Comprend un gond à rouleau (acier) à visser, de couleur F1 - anodisé, le bloc d'arrêt du rouleau est en acier inoxydable/Inox
Convient pour une utilisation en combinaison avec un ferme-porte
MATÉRIAU
Aluminium
FUNCTIONNEMENT
Commande au pied
POIDS DE PORTE
Max. 100 kg
FUNCTIONNEMENT
Pour bloquer la porte, celle-ci doit être pressée contre l‘arrêt. Le crochet d‘arrêt s‘enclenche sur le gond à rouleau et provoque le blocage de porte. L‘actionnement du crochet d‘arrêt et la pression simultanée de porte contre l‘arrêt libèrent la porte.
Le levier de débrayage, déplacé de la position A à la position B (voir dessin du produit), provoque une suppression du blocage : L‘arrêt de porte n‘a alors plus qu‘une fonction de butoir de porte à ressort.
INSTALLATION
Visser l‘élément de fixation avec le support en acier inoxydable inséré au mur à la plus grande distance possible de la charnière de porte avec deux vis en combinaison avec des chevilles. Mettre l‘arrêt de porte en place, l‘amener dans la position inclinée souhaitée (la porte doit buter contre l‘arrêt de porte à un angle de 90 degrés lors de l‘ouverture) et le fixer avec une vis. Fixer le gond à rouleau à l‘endroit correspondant sur la porte.
L‘arrêt de porte peut être réglé en continu vers la droite et vers la gauche jusqu‘à 10 degrés.
